Tuyau LSAW
LSAW est un grand tuyau soudé à couture droite, ses principales méthodes de moulage sont JCOE et UOE. Le nom complet est Tuyau soudé à l'arc longitudinal.
La matière première est une plaque d'acier, obtenue par la fabrication d'une barre de tube laminée à partir d'une plaque d'acier plate laminée en une forme incurvée.
Des essais non destructifs et un contrôle des soudures du produit fini sont généralement requis. Le produit fini ne comporte qu'une seule soudure.
En général, le tuyau en acier à l'extérieur sera 3LPP anticorrosion, Ainsi, enterré dans le sol, il aura une durée de vie plus longue.
Produits recommandés par Balingsteel
Tube LSAW surdimensionné de grand diamètre
Balingsteel dispose de 4 lignes de production de tubes LSAW. 1 à 3 productions de calibre conventionnel de 26 à 48 pouces, 4 lignes de production ont principalement besoin de produire un grand diamètre, nous avons produit le plus grand calibre de 2540 mm.
Si votre projet rencontre le problème d'un diamètre surdimensionné, n'hésitez pas à nous contacter pour obtenir de l'aide.
murs épais
Balingsteel personnalise la production de tubes LSAW d'épaisseurs supérieures à 100 mm grâce à la recherche et au développement en interne.
Nos tuyaux LSAW certifiés par ABS sont largement utilisés dans l'ingénierie marine et les gros tuyaux structurels.
Nous proposons des tubes LSAW à paroi extra-épaisse. N'hésitez pas à nous contacter !
Taille extra longue
Balingsteel dispose d'une ligne 4 dédiée à la production de tubes Lsaw de taille extra-longue.
Théoriquement, nos tuyaux en acier LSAW peuvent être livrés dans des longueurs illimitées à condition que vous soyez à l'aise pour les expédier et les recevoir.
La longueur la plus longue que nous ayons livrée avec succès jusqu'à présent est de 58 mètres.
Transport spécialisé
La base de production de Balingsteel se trouve à seulement 20 km du port le plus proche. Ainsi, quelle que soit la longueur de votre tuyau, nous pouvons livrer votre tuyau LSAW en toute sécurité au port pour le chargement sur des vraquiers.
Si vous avez des questions sur le transport de longs pipelines, n'hésitez pas à nous contacter.
Secteur d'application
Industrie pétrolière et gazière
- Les pipelines LSAW sont connectés aux lignes de pipeline par une protection contre la corrosion externe de haute qualité telle que 3LPP et 3LPE.
Industrie de la construction offshore
- La tuyauterie LSAW est largement utilisée dans les marinas, les zones côtières, les ponts et les plates-formes pétrolières, et avec ses grands diamètres et ses longueurs personnalisées, elle peut être utilisée en conjonction avec d'autres matériaux de construction, tels que le ciment, pour renforcer efficacement les fondations.
Utilisation des tubes LSAW
Pieu en acier ASTM A252
ASTM A252 est la norme américaine pour les pieux tubulaires soudés, qui sont utilisés dans les projets de construction à grande échelle tels que les quais, les rivières et les ponts.
Balingsteel fournit des pieux en acier ASTM A252 (1, 2 et 3), d'un diamètre extérieur jusqu'à 100 pouces et d'un poids jusqu'à Sch160. Demandez-nous un devis dès aujourd'hui !
EN10219-1 Tubes en acier de construction
La norme EN10219 est la norme européenne relative aux profilés creux soudés formés à froid. Balingsteel propose chaque année des tubes en acier de nuances S235JRH, S275JOH, S275J2H et S355JOH, disponibles en dimensions de 4 à 56 pouces et en épaisseurs de 6 à 150 mm.
Contactez-nous maintenant pour obtenir le dernier devis pour les tuyaux en acier de construction EN10219 !
Tubes de canalisation LSAW API 5L/ISO3183 PSL1 et PSL2
Balingsteel propose des tuyaux API 5L PSL1 PSL2 Gr.A, Gr.B, X42, X46, X52, X56, X70, L210, L245, L290, L360, L450 etc… Normes de tuyaux LSAW, notre gamme de production OD 219-2032m, WT 6-50mm m, longueur 5.8/6/11.8/12 ou peut être personnalisée selon votre commande.
Si vous avez des questions sur nos tuyaux LSAW, n'hésitez pas à nous contacter maintenant !
Tube LSAW FBE/3LPE
Le tube LSAW de Balingsteel peut être revêtu de Poudre époxy liée par fusion (FBE) ou polyéthylène à trois couches (3LPE), il peut considérablement améliorer la résistance à la corrosion du tuyau Lsaw.
Notre gamme d'épaisseurs de revêtement FBE de 100 um à 800 um et notre gamme d'épaisseurs 3LPE de 2,5 mm à 4,2 mm, nous sommes disponibles 7*24 heures, contactez-nous par e-mail !
Types de tubes LSAW
Selon le type de moulage, LSAW est divisé en tuyaux JCOE et UOE.
Traitement des tubes UOE LASW
La méthode de moulage UOE consiste à presser la matière première en forme de U, puis en forme de O, et enfin à effectuer un soudage immergé interne et externe.
C'est la méthode de production la plus mature, la plus efficace et de la plus haute qualité.
Balingsteel peut produire des tuyaux UOE de 8 à 60 mm.
Traitement de tubes JCOE LASW
La méthode de moulage JCOE est plus compliquée que la méthode de moulage UOE, dans laquelle les matières premières sont soudées séparément du type J au type C et enfin au type O.
Les tubes en acier de formage JCOE sont de plus gros calibre et d'une épaisseur plus importante. Balingsteel peut produire des tubes en acier ultra-épais de plus de 100 mm.
Procédé de fabrication de LSAW
- Organigramme de fabrication
Organigramme de fabrication

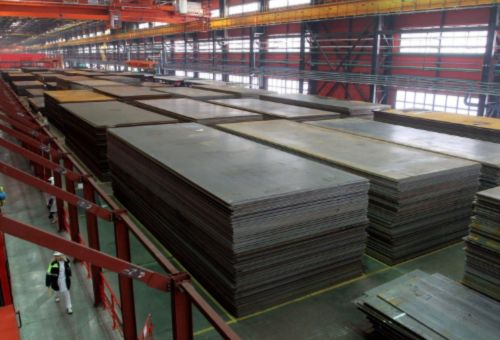

1. Inspection des plaques : Après le Acier Plaque utilisée pour la fabrication de tuyaux en acier à scie soudée à arc submergé de grand diamètre entrant dans la chaîne de production, la plaque entière est d'abord soumise à une inspection par ultrasons ;
2. Fraisage des bords : Les deux bords de la plaque d'acier sont fraisés des deux côtés par la fraiseuse de bord, pour obtenir la largeur requise, le parallélisme des bords de la plaque et la forme du biseau ;
3. Pré-cintrage : Pré-cintrage des bords de la plaque avec une machine de pré-cintrage pour que les bords de la plaque aient la courbure requise ;

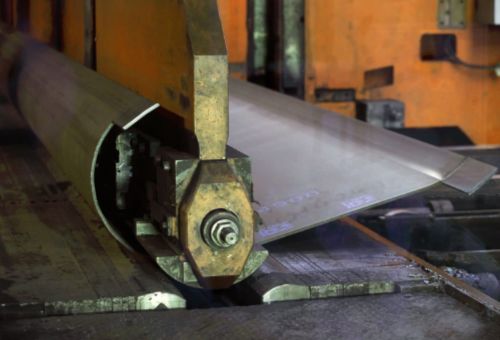

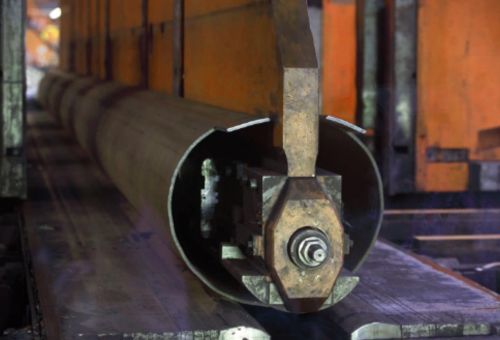

4. Formation : Dans la machine de moulage Jco ou la machine de moulage Uo, la première moitié de la plaque d'acier pré-pliée à travers plusieurs étapes d'emboutissage, pressée en une forme de « J », puis l'autre moitié de la plaque est également pliée, pressée en forme de « C », et enfin formée en une forme ouverte de « O »

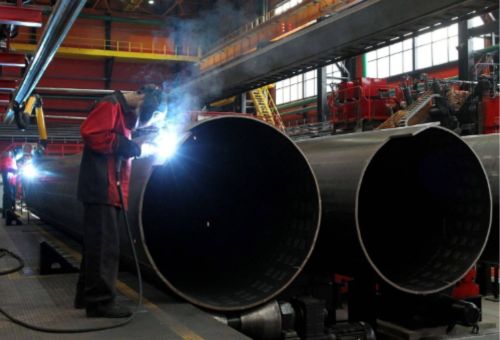

5. Pré-soudage : Le tube en acier Lsaw formé est assemblé et soudé en continu par soudage sous protection gazeuse (Mag) ;
6. Soudage interne : Soudage à l'arc submergé multifilaire vertical (jusqu'à quatre fils) à l'intérieur du tube en acier à joint droit pour le soudage ;
7. Soudage externe : Utilisation du soudage à l'arc submergé multifilaire longitudinal sur l'extérieur du tube en acier soudé à l'arc submergé à joint droit ; 8. Inspection par ultrasons ⅰ : 100% Inspection de la soudure interne et externe du tube en acier soudé à joint droit et du matériau de base des deux côtés de la soudure ;

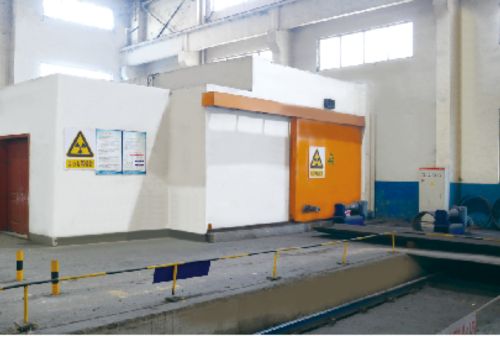

9. Inspection aux rayons X ⅰ : 100% Inspection par télévision industrielle à rayons X du cordon de soudure interne et externe, à l'aide d'un système de traitement d'image pour garantir la sensibilité de la détection des défauts ;
10. Extension : La longueur totale du tube en acier à joint droit soudé à l'arc submergé est élargie pour améliorer la précision dimensionnelle du tube en acier et pour améliorer la répartition des contraintes dans le tube en acier ;
11. Essai hydrostatique : Les tubes en acier expansé sont inspectés un par un sur la machine d'essai hydrostatique pour garantir que les tubes en acier atteignent la pression d'essai requise par la norme, et la machine a la fonction d'enregistrement et de stockage automatiques ;
12. Chanfreinage : L'inspection du traitement des extrémités de tuyaux en acier qualifiés, pour obtenir la taille de biseau d'extrémité de tuyau requise ;
13 Inspection par ultrasons ⅱ : Encore une fois, inspection par ultrasons racine par racine pour vérifier le tuyau en acier Lsaw dans l'expansion, la pression hydraulique peut produire des défauts ;
14. Inspection aux rayons X ⅱ : Inspection par télévision industrielle à rayons X et tournage des soudures d'extrémité de tube de tuyau en acier après expansion et test hydrostatique ;
15. Inspection par particules magnétiques des extrémités de tuyaux : Cette inspection est effectuée pour détecter les défauts aux extrémités des tuyaux ;

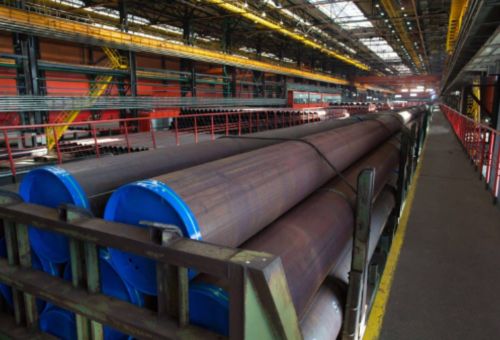

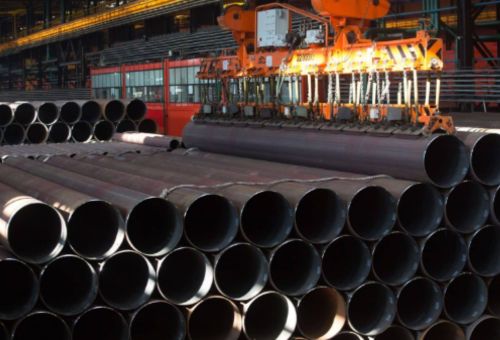

16. Stockage : Vers l'entrepôt de produits finis pour un stockage approprié
Ps : S'il existe des exigences particulières telles que l'anticorrosion et le revêtement : le tuyau en acier qualifié sera anticorrosion et revêtu selon les exigences de l'utilisateur.
Différentes méthodes de soudage pour ERW et LSAW.
Les tubes LSAW sont soudés par soudage immergé double face, avec remplissage du cordon de soudure avec d'autres matériaux. La composition chimique et les propriétés mécaniques de la soudure peuvent être légèrement différentes de celles du corps du tube.
Le tuyau en acier ERW est un soudage par résistance à haute fréquence, le cordon de soudure et le corps du tuyau conservent le même matériau.
LSAW et SSSAW ont des méthodes de soudage et de moulage différentes.
Le tuyau LSAW est formé par un soudage à joint droit.
Le tuyau SSAW est formé par soudage en spirale.
Différentes utilisations ont des codes SH différents. Tels que 7305 pour l'industrie pétrolière et gazière, et 7308 Pour la construction et les structures. Ces codes sont fournis à titre indicatif uniquement. Pour plus d'informations, veuillez nous contacter !
