Tubo LSAW
LSAW è un grande tubo saldato a cucitura diritta, i suoi principali metodi di stampaggio sono JCOE e UOE. Il nome completo è Tubo saldato ad arco immerso longitudinalmente.
La materia prima è una piastra di acciaio, ricavata tramite barre di tubo laminate da una piastra di acciaio piatta e arrotolata in una forma curva.
Di solito sono richiesti controlli non distruttivi e ispezioni delle saldature del prodotto finito. Il prodotto finito presenta una sola saldatura.
Generalmente, il tubo d'acciaio esterno sarà 3LPP Anticorrosione, in modo che quelli interrati abbiano una durata maggiore.
Prodotti consigliati da Balingsteel

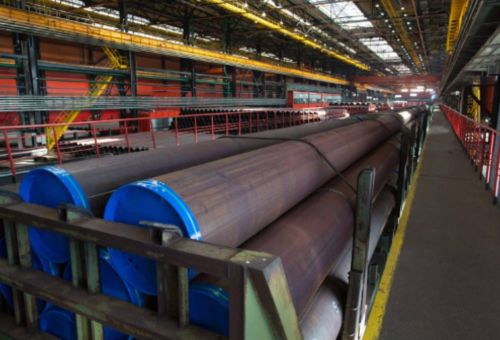

Tubo LSAW di grande diametro sovradimensionato
Balingsteel ha 4 linee di produzione di tubi LSAW. Produzione di 1~3 calibri convenzionali da 26 a 48 pollici, 4 linee di produzione hanno l'esigenza principale di produrre diametri maggiori, abbiamo prodotto il calibro più grande da 2540 mm.
Se il tuo progetto presenta il problema del diametro sovradimensionato, non esitare a contattarci per ricevere assistenza.
Pareti spesse
Balingsteel personalizza la produzione di tubi LSAW con spessori superiori a 100 mm tramite ricerca e sviluppo interni.
I nostri tubi LSAW certificati ABS sono ampiamente utilizzati nell'ingegneria navale e nelle grandi tubazioni strutturali.
Offriamo tubi LSAW con pareti extra spesse. Non esitate a contattarci!
Taglia extra lunga
Balingsteel ha la linea 4 dedicata alla produzione di tubi Lsaw di dimensioni extra lunghe.
In teoria, i nostri tubi in acciaio LSAW possono avere lunghezze illimitate, a patto che tu sia disposto a spedirli e riceverli.
La lunghezza massima che siamo riusciti a consegnare finora è di 58 metri.
Trasporti specializzati
La base di produzione di Balingsteel dista solo 20 km dal porto più vicino, quindi, indipendentemente dalla lunghezza del tuo tubo, possiamo consegnare il tuo tubo LSAW in tutta sicurezza al porto per il caricamento su navi portarinfuse.
Per qualsiasi domanda sul trasporto di lunghe condotte, non esitate a contattarci.
Settore applicativo
Industria petrolifera e del gas
- Le condotte LSAW sono collegate alle condotte mediante protezione esterna contro la corrosione di alta qualità, come 3LPP e 3LPE.
Settore delle costruzioni offshore
- Le tubazioni LSAW sono ampiamente utilizzate nei porti turistici, nelle zone costiere, sui ponti e sulle piattaforme petrolifere e, grazie ai loro grandi diametri e alle lunghezze personalizzabili, possono essere utilizzate insieme ad altri materiali da costruzione, come il cemento, per rinforzare efficacemente le fondamenta.
Utilizzo del tubo LSAW
Palo in acciaio ASTM A252
ASTM A252 è lo standard americano per i pali tubolari saldati, utilizzati in progetti di costruzione su larga scala, come moli, fiumi e ponti.
Balingsteel può fornire pali in acciaio ASTM A252 di grado (1, 2 e 3), con diametro esterno fino a 100 pollici e spessore fino a Sch160. Richiedeteci un preventivo oggi stesso!
EN10219-1 Tubi in acciaio strutturale
EN10219 è la norma europea per i profilati cavi saldati formati a freddo. Balingsteel ha in stock annualmente tubi in acciaio di qualità S235JRH, S275JOH, S275J2H e S355JOH, disponibili in dimensioni da 4 a 56 pollici e spessori da 6 a 150 mm.
Contattaci subito per un preventivo aggiornato sui tubi in acciaio strutturale EN10219!
Tubo di linea LSAW API 5L/ISO3183 PSL1 e PSL2
Balingsteel offre tubi LSAW standard API 5L PSL1 PSL2 Gr.A, Gr.B, X42, X46, X52, X56, X70, L210, L245, L290, L360, L450 ecc. La nostra gamma di produzione comprende OD 219-2032 m, WT 6-50 m, lunghezza 5,8/6/11,8/12 oppure può essere personalizzata in base al vostro ordine.
Per qualsiasi domanda sui nostri tubi LSAW, non esitate a contattarci subito!
Tubo FBE/3LPE LSAW
Il tubo LSAW di Balingsteel può essere rivestito con Polvere epossidica legata a fusione (FBE) o polietilene a tre strati (3LPE), può migliorare notevolmente la resistenza alla corrosione dei tubi Lsaw.
La nostra gamma di spessori rivestiti FBE va da 100um a 800um e quella di spessori 3LPE da 2,5mm a 4,2mm. Siamo disponibili 7 ore su 24, contattateci via e-mail!
Tipi di tubi LSAW
A seconda del tipo di stampaggio, i tubi LSAW si dividono in tubi JCOE e UOE.
Lavorazione tubi UOE LASW
Il metodo di stampaggio UOE consiste nel pressare la materia prima fino a darle una forma a U, poi una a O e infine eseguire la saldatura sommersa interna ed esterna.
È il metodo di produzione più maturo, efficiente e di alta qualità.
Balingsteel può produrre tubi UOE da 8 a 60 mm.
JCOE LASW Lavorazione tubi
Il metodo di stampaggio JCOE è più complicato del metodo di stampaggio UOE, in cui le materie prime vengono saldate separatamente dal tipo J al tipo C e infine al tipo O.
I tubi in acciaio JCOE Forming hanno un calibro maggiore e uno spessore maggiore. Balingsteel può produrre tubi in acciaio ultra spessi oltre i 100 mm.
Processo di produzione di LSAW
- Diagramma di flusso di produzione
Diagramma di flusso di produzione

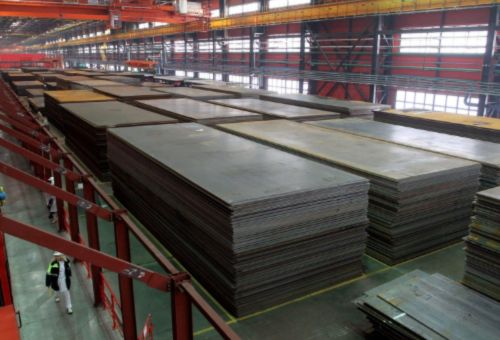

1. Ispezione della piastra: Dopo il Acciaio Piastra utilizzata per la produzione di tubi in acciaio Lsaw saldati ad arco sommerso di grande diametro entra nella linea di produzione, l'intera piastra è innanzitutto soggetta a ispezione ad ultrasuoni;
2. Fresatura dei bordi: I due bordi della piastra d'acciaio vengono fresati su entrambi i lati dalla fresatrice per bordi, per ottenere la larghezza richiesta, il parallelismo dei bordi della piastra e la forma dello smusso;
3. Pre-piegatura: Pre-piegatura dei bordi della piastra con una macchina pre-piegatrice per conferire ai bordi della piastra la curvatura richiesta;

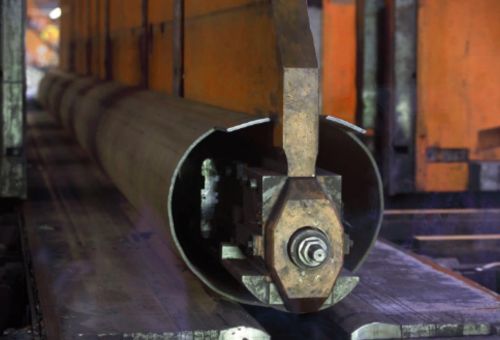

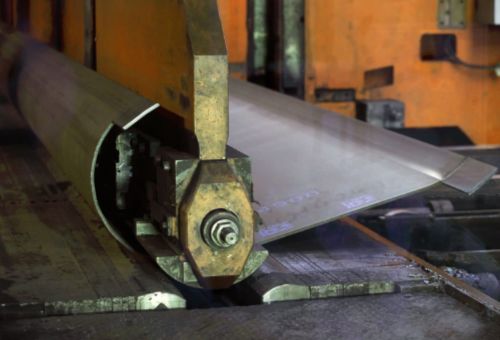

4. Formazione: Nella macchina per stampaggio Jco o nella macchina per stampaggio Uo, la prima metà della piastra d'acciaio prepiegata viene pressata in una forma a "j" attraverso diversi passaggi di stampaggio, quindi anche l'altra metà della piastra viene piegata, pressata in una forma a "c" e infine formata in una forma a "o" aperta.
5. Pre-saldatura: Il tubo in acciaio Lsaw formato viene unito e saldato in continuo mediante saldatura a gas schermato (Mag);

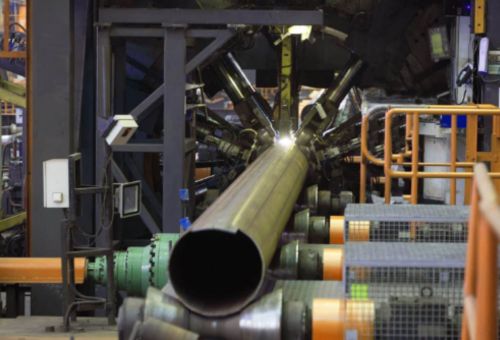

6. Saldatura interna: Saldatura ad arco sommerso verticale multifilo (fino a quattro fili) sulla parte interna del tubo di acciaio con giunzione dritta per saldatura;

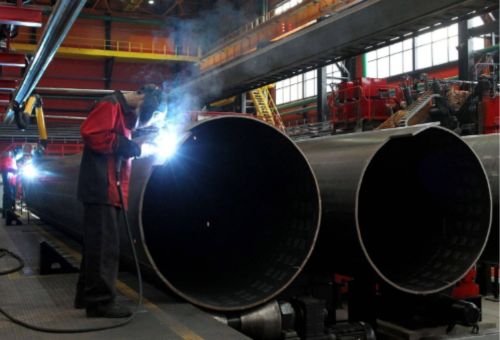

7. Saldatura esterna: Utilizzo della saldatura ad arco sommerso multifilo longitudinale sulla parte esterna del tubo in acciaio saldato ad arco sommerso con cucitura dritta; 8. Ispezione ultrasonica ⅰ: 100% Ispezione della saldatura interna ed esterna del tubo in acciaio saldato con cucitura dritta e del materiale di base su entrambi i lati della saldatura;

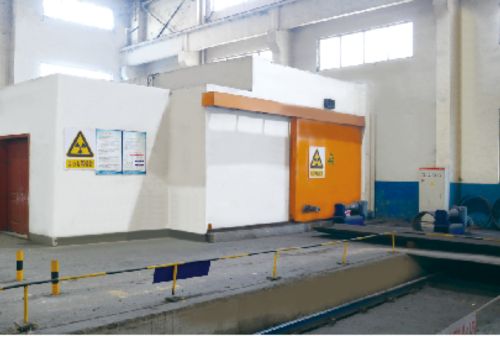

9. Ispezione a raggi X ⅰ: 100% Ispezione televisiva industriale a raggi X della saldatura interna ed esterna, utilizzando un sistema di elaborazione delle immagini per garantire la sensibilità del rilevamento dei difetti;
10. Espansione: L'intera lunghezza del tubo in acciaio con giunzione dritta saldato ad arco sommerso viene espansa per migliorare la precisione dimensionale del tubo in acciaio e per migliorare la distribuzione delle sollecitazioni nel tubo in acciaio;
11. Prova idrostatica: I tubi in acciaio espanso vengono ispezionati uno per uno sulla macchina per prove idrostatiche per garantire che il tubo in acciaio raggiunga la pressione di prova richiesta dalla norma e la macchina ha la funzione di registrazione e archiviazione automatica;
12. Smussatura: Ispezione della lavorazione qualificata delle estremità dei tubi in acciaio, per ottenere la dimensione richiesta della smussatura delle estremità dei tubi;
13 Ispezione ultrasonica ⅱ: Ancora una volta, l'ispezione ultrasonica radice per radice per controllare il tubo in acciaio Lsaw nell'espansione, la pressione idraulica può produrre difetti;
14. Ispezione a raggi X ⅱ: Ispezione TV industriale a raggi X e ripresa delle saldature delle estremità dei tubi in acciaio dopo l'espansione e la prova idrostatica;
15. Ispezione con particelle magnetiche delle estremità dei tubi: Questa ispezione viene eseguita per rilevare difetti nelle estremità dei tubi;

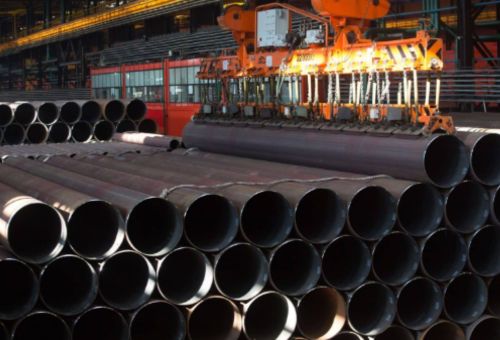

16. Conservazione: Nel magazzino dei prodotti finiti per una corretta conservazione
P.S.: Se sono presenti requisiti speciali quali anticorrosione e rivestimento: il tubo in acciaio qualificato sarà anticorrosivo e rivestito in base ai requisiti dell'utente.
Diversi metodi di saldatura per ERW e LSAW.
I tubi LSAW vengono saldati mediante saldatura sommersa bilaterale, riempita con altri materiali per saldare il cordone di saldatura. La composizione chimica e le proprietà meccaniche della saldatura possono essere leggermente diverse da quelle del corpo del tubo.
I tubi in acciaio ERW sono saldati a resistenza ad alta frequenza: il cordone di saldatura e il corpo del tubo sono realizzati nello stesso materiale.
LSAW e SSSAW utilizzano metodi di saldatura e stampaggio diversi.
Il tubo LSAWPipe è formato da una saldatura a cordone dritto.
Il tubo SSAW è formato mediante saldatura a spirale.
Usi diversi hanno codici HS diversi. Come ad esempio 7305 per l'industria petrolifera e del gas, e 7308 per Costruzioni e Strutture. Questi codici sono solo a scopo di riferimento. Per informazioni dettagliate, contattateci!
