스테인리스 코일 배관은 거의 각 중요한 산업 세그먼트를 통하여 기계 사용 패널,CNG 충전소,해저 화학 납품 체계,열교환기의 심장입니다. 그것은 중간 용접 합동 및 그들의 관련 누설점을 가진 분야에서 함께 결합되어야 하는 지팡이 배관의 절단 조각 보다는 오히려 지속적인 길이에 있는 스풀에 도착합니다.
이 가이드는 6 가지 등급을 다루며 각각 적절한 경우 ASTM A269 치수 공차, OD/벽/압력 등급 표 및 가장 일반적인 주문 실수를 방지하는 5 점 RFQ 체크리스트를 다룹니다.

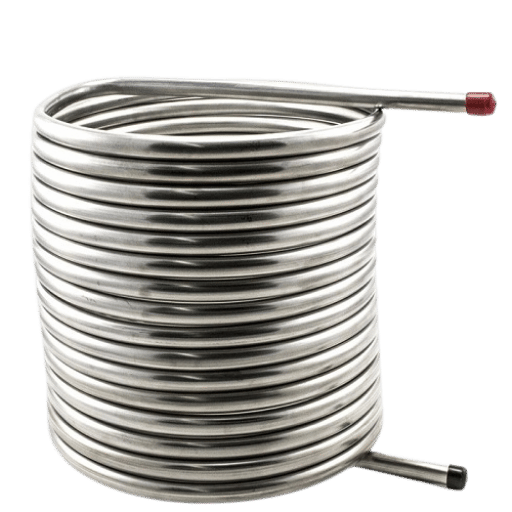

스테인레스 스틸 코일 튜브란 무엇입니까?
정밀도 당겨, 오스테나이트계 스테인리스 중장비 드럼 또는 스풀에 감긴 연속 코일 길이로 공급되는 튜브. 제품은 일반 서비스의 경우 ASTM A269,이음매없는 보일러 및 과열기 튜브의 경우 ASTM A213 또는 용접 보일러 및 과열기 튜브의 경우 ASTM A249 에 따른 사양과 다릅니다 공칭 보어 크기를 지정하는 파이프입니다, 배관은 엔지니어에게 교류 지역 및 압력 수용량에 정확한 통제를 주는 실제적인 외부 직경 (OD) 를 정의합니다.
빠른 사양, 스테인레스 스틸 코일 튜브
| OD 범위 | 3/16″ – 1″(4.76 – 25.4mm) |
| 벽 두께 | 0.020″ – 0.109″(0.5 – 2.8mm) |
| 사용 가능한 등급(6) | 304, 304L, 316, 316L(표준); 321, 2205(전문분야) |
| 최대 연속 길이 | 스풀당 최대 10,000m (≈ 32,800 ft) |
| 주요 표준 | ASTM A269 · ASTM A213 · ASTM A249 · ASME SA269 |
| 표면 상태 | 밝은 어닐링 (BA) 기준; pharma/반도체를 위해 유효한 electropolish |
316L 스테인리스 스틸 튜브의 단일 코일은 단일 인라인 용접 연결 없이 6 마일 이상의 길이로 제조할 수 있습니다. 이 제로 누설 기능은 심해 석유 및 가스 생산업체와 해양 시추 작업자 모두 코일 튜브를 기존 스틱 튜브 위에 지정하는 이유입니다. 수백 피트 구간을 따라 설치된 모든 궤도 용접 조인트 또는 압축 피팅의 고유한 인라인 누설 실패 위험은 코일에 대해 최대 2 개의 인라인 연결로 감소됩니다.
엔지니어가 코일 형식을 선택하는 세 가지 이유:
- 더 적은 합동, 더 적은 누출 점코일은 긴 계기판, 해저 화학 물질 주입 라인 및 공정 스키드 루프 전반에 걸쳐 기성품을 제공하여 누출 위험이 있는 상호 끼워맞춤 지점을 최소화합니다.
- 더 빠른 설치모든 고도 변화에서 필드 절단 및 커플링 파이프 대신 하나의 연속 스풀이 최소한의 현장 노동으로 펼쳐지고 제자리에 설치됩니다.
- 필드 형성성정밀 어닐링 스테인리스 스틸 코일 표준 핸드 튜브 벤더를 사용하여 반경을 닫도록 현장 성형할 수 있으므로 방향 변경 시 나사형 또는 용접형 엘보우가 필요하지 않습니다.
304 대 316 스테인레스 스틸 코일 튜브: 어떤 등급을 지정해야합니까?
올바른 등급을 선택한다는 것은 실제로 필요하지 않은 보호에 과도한 비용을 들이지 않고 서비스 환경의 부식성 요구에 저항한다는 것을 의미합니다. 316 대 비교시 304 스테인리스: 316 의 우수한 염화물 또는 해수 내식성은 몰리브덴 (Mo) 의 중량 기준 2 ~ 3% (대략) 의 첨가에서 비롯됩니다.
| 재산 | 304 / 304L | 316 / 316L |
|---|---|---|
| 크롬 (Cr %) | 18–20% | 16–18% |
| 니켈 (Ni %) | 8–12% | 10–14% |
| 몰리브덴 (Mo %) | 0% | 2.0–3.0% |
| 맥스 카본(L등급) | ≤ 0.030% | ≤ 0.030% |
| 염화물 저항 | 보통의 | 높은 |
| 전형적인 의무 | 열교환기, 음식/음료, 건조한 가스, 일반적인 산업 | 바다, 화학 주입, 근해 유압, 약제 |
| 비용 프리미엄 | 기준선 | 304 급료 이상 +20–40% |
316 스테인레스 스틸은 코일 튜브에 대한 더 높은 비용의 가치가 있습니까?
316L 대 304 로 충분한 성능 이점을 실현할 수 있습니까? 튜브가 염화물 베어링 공정 흐름 (해수,염소화 유체,염수) 에 노출되는 경우 단일 누출 비용을 설명 했습니까? 대부분의 경우 그렇습니다. 해양,제약 생산 또는 바다에 노출 된 해저 장비는 일반적으로 초기 재료 비용의 차이의 20-40 배를 초과하는 수리 비용으로 수명이 훨씬 길고 누출 실패가 적은 316 의 높은 재료 비용 (20-40% 프리미엄) 을 정당화합니다. 건식 가스 응용 분야,낮은 습도 조건에 노출 된 보호 실내 장비 또는 염화물 접촉이 최소화되거나없는 열교환기 의무의 경우 304L 은 일반적으로 비용 효율적인 서비스 수명을 제공합니다.
▶ 성적 선택 빠른 시험, 3가지 질문
- 튜브가 바닷물,해수 또는 염화물 수치가 높은 공정 유체와 접촉하고 있습니까? YES=316 이 필요합니다
- 의도한 서비스 온도가 300C/572F 보다 높습니까? YES=321 또는 316H 를 지정하십시오
- 물자는 “화학 주입”, 약제,또는 음식 급료 “높은 순수성” 요구에 응해야 합니까? YES=316L 는 탄소 & 연속적인 용접 감작을 감소시키기 위하여 이용되어야 합니다.
세 가지 NO → 304/304L 모두 비용 효율적인 선택입니다.
3×가 드는 등급 대체: 멕시코만의 해양 플랫폼 엔지니어는 재료비에서 25% 를 줄이기 위해 304L 화학 주입 라인을 지정했습니다. 18 개월 이내에 튜브 연결부의 구멍을 뚫는 부식은 전체 교체 프로그램이 필요했습니다. 총 비용은 원래 316L 견적을 3× 이상 초과했습니다. 염화물 함유 또는 해양 서비스에서 재료를 절약하기 위해 304 를 지정하는 것은 잘못된 경제이며 유지 보수 비용은 일반적으로 2 년 이내에 절약을 뒤집습니다.

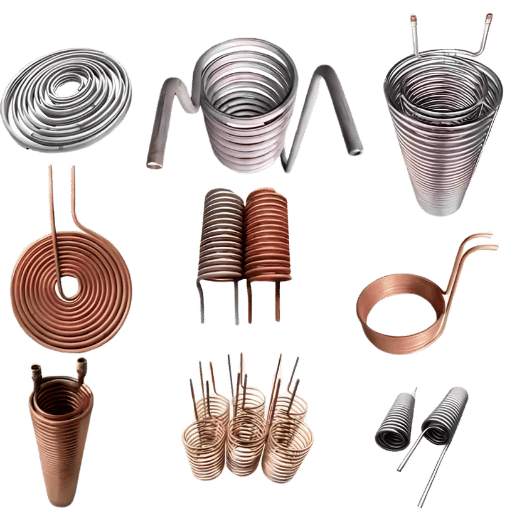

이음새가 없는 대 용접된 스테인리스 코일 배관 - 건축 고려사항
ASTM A269 재료 요구 사항을 충족하기 위해 이음매 없이 구성된 스테인레스 스틸 코일 튜브와 용접 및 재인발(WAD)로 구성된 기능에는 거의 차이가 없습니다; 차이점은 표면 상태, 제조 및 비용에 있습니다.
WAD 코일은 CNG와 같은 중요한 가압 액체 및 가스의 운송과 관련된 코일이나 이음매 없는 건설에 더 높은 비용이 드는 고순도 전자 산업을 제외하고 일반 산업 응용 분야와 계측 모두에 대해 저렴한 대안을 제공합니다. 필수적인.
| 속성 | 원활한 | 용접 & 다시 그려지는 |
|---|---|---|
| 제조 경로 | 고체 빌렛에서 압출 또는 관통; 어느 지점에서도 세로 용접이 없습니다 | 스트립 롤 성형, 솔기 용접, 냉간 인발하여 야금 마개를 완성합니다 |
| 벽 포용력 (A269) | ±15% (OD ≤13 mm); ±10% (OD 13–356 mm) | 동일한 기준이 적용됩니다 |
| 내부 표면 (Ra) | < 0.5 μm (밝은 어닐링) | 일반적으로 0.4–0.8 μm (BA 마무리) |
| ASTM A269 시험 방법 | 플레어링 테스트(연성 및 용접 없는 무결성 확인) | 플랜지 테스트 + 역평탄화 테스트 (완성된 튜브 1,500 ft / 460 m 당 1 개) |
| 최고의 애플리케이션 | 고순도 반도체, 해양 CNG, 임계압력, 해저 | 계측, 열교환기, 식품/음료, 일반 산업 |
| 상대 비용 | 용접한 동등물에 +15–30% | 저렴한 비용; 널리 비축되어 있습니다 |
제조 공정에 관계없이 모든 WAD 및 원활하게 구성된 코일 튜브는 제조업체의 100% 정수압 테스트 또는 와전류 검사를받습니다. 대중적인 믿음과는 달리 용접 코일 형 튜브는 반드시 누출 코일을 의미하지는 않습니다: WAD 제품을 제조하는 과정에서 솔기는 다이를 통해 냉간 인발되고 밝은 어닐링되어 단순한 용융과 달리 야금 결합을 만듭니다.
공정에서 야금 보증이 필요한 경우 - 테스트 인증이 아닌 - 다공성 제로를 선택하세요 ASTM A213 당 이음새가 없는 건축.
스테인리스 코일 배관 차원 Table-OD, 벽, 및 일 압력 등급.
표준 OD 사이징은 인치 사이징에서 3/16″(4.76mm) 에서 1″(25.4mm) 까지 실행되며 미터법 가용성은 6mm 에서 15mm OD 입니다. 아래의 작업 압력은 Barlow 공식 (P = 2St/D) 을 사용하여 이론적인 버스트의 25% 에서 계산되며 여기서 S 는 ASTM A269 최소 인장 강도 75,000psi 입니다. 굵은 값은 제조업체 압력 등급 테이블에서 확인됩니다; †로 표시된 값은 비례적으로 계산됩니다.
| OD(인) | 벽 (에서) | OD(mm) | 벽 (mm) | 작동 압력(psi) |
|---|---|---|---|---|
| 1/4인치 | 0.035″ | 6.35 | 0.89 | 7,292 |
| 1/4인치 | 0.049″ | 6.35 | 1.24 | ~10,200† |
| 3/8인치 | 0.035″ | 9.52 | 0.89 | ~4,860† |
| 3/8인치 | 0.049″ | 9.52 | 1.24 | ~6,800† |
| 1/2인치 | 0.049″ | 12.70 | 1.24 | ~5,100† |
| 1/2인치 | 0.065″ | 12.70 | 1.65 | 6,588 |
| 3/4인치 | 0.049″ | 19.05 | 1.24 | ~3,400† |
| 1인치 | 0.065″ | 25.40 | 1.65 | 2,802 |
*검증된 데이터에서 비례적으로 계산* ASTM A269 데이터 테이블에서 파생된 과감한 압력.
*검증된 참조 데이터에서 비례적으로 계산됨*. 설명 목적으로 제공되거나 파생되거나 계산된 비례 값으로, 명시적으로 굵게 표시되지 않은 경우 보장되지 않습니다.
비압력 정격 신청을 위한 이론적인 파열의 25% 에 조정되는 모든 일 압력 계산은,그렇지 않으면 목록으로 만들어진 간행됩니다 또는 시험 유효한 곳에 시험 자료의 25% 그리고 50% 를 위한 관 제조자에 의해 시험 검증된. 가치는 실내 주위 위 가동을 위해 더럽혀집니다. ASME B31.3 당 고열을 위한 특정한 감격 곡선을 위한 관 제조를 상담하십시오.
표준 관 선반 생산은 25′에서 10,000 m.에 코일 길이로 입니다. 25′, 50′ 또는 100′ 길이에 있는 분배자 주식. 1-2mm 벽을 가진 6,8, 10,12, 14 & 15mm OD 관을 포함하여 미터 크기는 ISO,및 EN 에 순응하여 유효하 밝은 단련한 지상 끝으로 비치합니다.

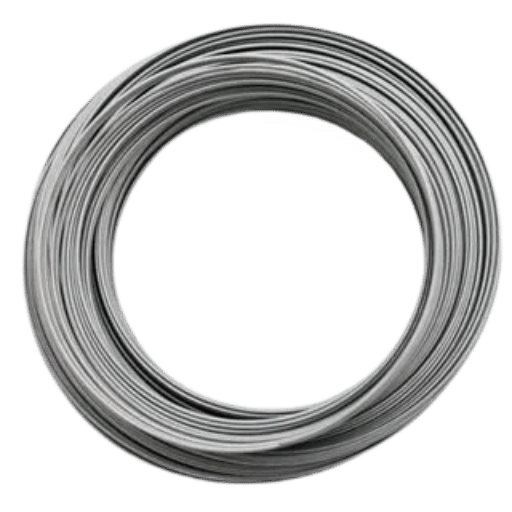

6 스테인리스 코일 배관의 산업 신청
스테인리스 코일 배관은 합금과 크기를 통해 산업 끝 용도의 광범위를 커버합니다. 아래에서,각 사용 사례는 급료,OD, 및 지배 기준에 지도로 나타납니다 — 조달 팀에게 단 하나 참고 명세 출발점을 주기.
| 애플리케이션 | 산업 | 등급 | 전형적인 OD | 기준 |
|---|---|---|---|---|
| 계측 및 유량 측정 | 석유 및 가스, 정유소 | 316리터 | 1/4″–1/2″ | ASTM A269 |
| 압축천연가스(CNG) | 운송, 에너지 | 이음새가 없는 316L | 3/8″–1/2″ | ASTM A269 / A213 |
| 열교환기 & 난방 코일 | 전력, 화학, HVAC | 304 / 304L | 1/2″–3/4″ | ASTM A269 / A249 |
| 해양 및 해양 유압 | 근해, 해병 | 316리터 | 1/4″–3/8″ | ASTM A269 |
| 음식, 음료 & 약제 | 식품 및 제약 | 316리터 | 1/4″–1/2″ | ASTM A269 |
| 일반 산업 및 지열 | 지열, 유틸리티, 증기 | 304 / 304L | 3/8″–3/4″ | ASTM A269 |
스테인레스 스틸 코일 튜브를 유압 및 계측 시스템에 사용할 수 있습니까?
ASTM A269 당 Yes- 316L 1/4-1/2 OD 는 석유 & 가스 공정 공업,정유소, 및 근해 플래트홈에 있는 기계 사용 배관을 위한 사실상 기준입니다. 유압 신청을 위해,벽 간격은 3,000 psi @ 1/2 OD 크기 이상 일 압력을 위한 0,049 이어야 합니다. 질 필요조건은 항상 ASTM A269 당 EC / 수력학 시험에 의해 증명될 0 개의 핀홀을 포함할 것입니다 & 물자의 각 제비에 대하여 시험 증명서를 얻어야 합니다.
보일러 및 열교환기 튜브 응용 ASTM A249 (용접되는) 또는 A213 (이음새가 없는) 의 밑에 일반적으로 304 / 304L를 요구하십시오.
실제 해저 적용: 북해 해저 엄빌리컬 시스템은 300m 수심에서 화학 주입 라인을 위해 316L 1/4″×0.049″ 이음매 없는 코일 튜브 2,400m 를 필요로 했습니다. 그 전체 실행은 단일 궤도 용접 조인트 없이 생산되었으며,어떤 수중 수리도 크기 순서로 상단 재료 예산을 초과하는 해저 서비스의 엄격한 무결성 요구 사항입니다. 연속 코일 형식은 이 프로젝트를 실행 가능하게 만들었습니다; 현장 용접 스틱 튜브는 누출 주파수 사양을 충족할 수 없었습니다.
ASTM A269 및 품질 표준: 구매자가 확인해야 할 사항
ASTM A269 는 “일반적인 서비스를 위한 이음새가 없고는 용접된 오스테나이트계 스테인리스 관을 위한 표준 명세”입니다. 그것은 수락가능한 O.D. & 벽 간격 포용력 및 물자 특성을 정의하고,생성된 모든 배관의 액체정역학 그리고/또는 와전류 검사를 포함하여 요구된 시험을 개략합니다.
모든 표준 300 시리즈 유형은 커버됩니다 – 예를 들어 TP304,TP304L, TP316,TP316L 등 및 기계적 특성 최소는 이음매없는 및 용접 유형에 대해 동일합니다. 예를 들어 최소 ASTM A269 요구 사항은 최소 인장 75,000psi (515MPa), 최소 수율 30,000psi (205MPa), 최소 인장 연신율은 TP304 의 경우 35%,TP316L 의 경우 30% 입니다.
액체정역학 시험 압력은 P=2St/D 에 의해 계산되고 A450/A450M 에 따라 S – 허용 섬유 응력을 사용합니다. 참조하는 데 도움이됩니다 인장 강도의 기초 최소값을 작동 압력 추정치로 변환합니다.
밀 테스트 보고서 (MTR) — 8-포인트 구매자 확인 체크리스트
- 특정 물자 배치에 추적할 수 있는 ✔ 열/제비 수
- ✔ 등급 (304 / 304L / 316 / 316L) + UNS 번호 확인
- ✔ 화학 성분 테이블은, 급료 316 를 위한 Mo%를 확인합니다 (2.0–3.0%이어야 합니다)
- ✔ 기계적 성질: 장력 강도, 항복 강도, 신장 %
- ✔ ASTM A269 는 준거 기준으로 명시적으로 인용되었습니다
- 명시된 ✔ 시험 방법: 정수압 또는 비파괴 전기 시험 (에디 전류) 증명서
- ✔ OD 와 벽 간격 실제적인 가치 vs 지정된 포용력
- ✔ 공장명, 원산지, 승인된 서명자
ASTM A269 는 무엇이며 왜 이음매없는 튜브와 용접 튜브를 모두 덮습니까?
ASTM A269, 또는 일반 서비스를 위한 이음새가 없고 용접된 오스테나이트계 스테인리스 배관은 이음새가 없고 용접된 생산 방법을 1 개의 구입 spec로 통합하기 위하여 창조되었습니다. 용접하고 다시 그린 관 및 이음새가 없는 배관은 적당한 수준에 생성하고 시험하는 경우에 분야에서 동등하게 잘 행동하기 때문에, 용접한 배관과 이음새가 없는 배관 사이 단지 다름이 그것을 증명하는 방법입니다: OD 한계, 벽 한계, 및 기계적인 최소값은 ASTM A269 에서 동일하, 시험 절차 – 이음새가 없는 배관은 확 타오르는 시험을 얻고, 용접한 관은 플랜징과 반전 편평하게 하 - 다만 그것이 제조되는 방법을 위해 중요한 무슨을 증명합니다. 고열 서비스, 특히 보일러 또는 과열기 서비스를 위해, ASTM A213 (이음새가 없는) 또는 A249 (용접되는) 를 추가 물자 필요조건은, 이 기준 ASTM A269 를 동반할 것입니다.
스테인레스 스틸 코일 튜브의 선택 및 조달
항목을 대체 할 수 없어야하며 모든 공급 업체는 명확한 사양 때문에 유사한 견적과 유사한 견적을 비교해야합니다. 이 다섯 가지 영역은 누락으로 인해 배송 문제,재 주문 및 배송시 상품 반품이 발생할 가능성이 가장 높은 곳입니다.
퀀트 5-포인트 RFQ 사양 체크리스트
- 급료 + 기준 (예를 들면, ASTM A269 이음새가 없는 것과 같이 316L – 기준을 진술해야 하고 급료를 다만 사용할 수 없습니다
- OD 벽 예를 들어 – 1/2″ OD 0.049 벽(또는 MM 0/D 0.049, 보어 크기 조정 사용하지 않음)
- 컷-투-길이 (조각 당 정확한 ft 또는 m 지정) OR 밀 코일 (대략적인 미터 지정 + 스풀/드럼 포맷 필요)
- 밝은 어닐링(BA) 표준; 제약 또는 반도체 서비스에 필요한 경우 ID 청결도 또는 전해연마 요구 사항을 지정합니다
- ASTM A269 + MTR (열 traceabile) + 정수압 또는 와전류 테스트 인증서
누락된 단어 하나의 비용: 공정 엔지니어는 계기 선을 위해 316L 3/8″×0.035″를 주문했지만 RFQ 에서 “이음새가 없는”단어를 생략했습니다. 공급 업체는 기술적으로 ASTM A269 를 충족하는 용접 및 재연신 튜브를 출하했지만 최종 와전류 검사에서 허용 된 프로젝트 사양보다 3 배 높은 핀홀 속도를 발견했습니다. 시운전은 6 주 지연되었습니다. 사양의 한 단어가 그것을 막았을 것입니다.
| 애플리케이션 | 등급 | OD × 벽 | 원활한 / 용접 | 기준 |
|---|---|---|---|---|
| 계측 | 316리터 | 1/4″–1/2″ × 0.035–0.049″ | 어느 쪽이든 (원활한 선호) | ASTM A269 |
| CNG 충전소 | 316리터 | 3/8″–1/2″ × 0.049″+ | 원활한 필수 | ASTM A269 / A213 |
| 열교환기 코일 | 304L | 1/2″–3/4″ × 0.035–0.065″ | 용접 수락가능한 | ASTM A269 / A249 |
| 해양 유압 | 316리터 | 1/4″–3/8″ × 0.049″ | 원활한 선호 | ASTM A269 |
스테인레스 스틸 코일 튜브에 대한 가격을 요청할 준비가 되셨습니까?
Balingsteel 스테인레스 스틸 코일 튜브 보기 →

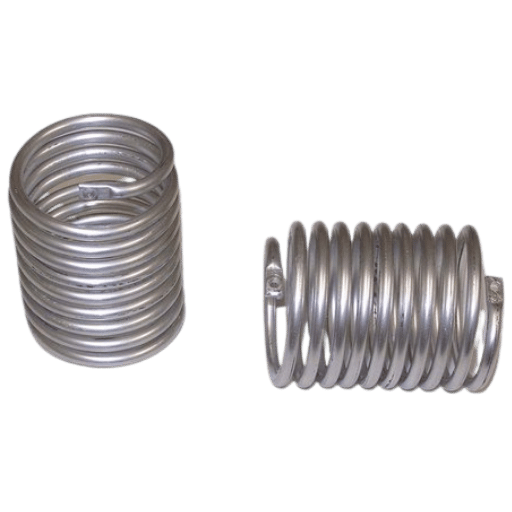

스테인리스 코일 배관 시장 전망 2025 년 – 2026년
주요 시장 수치
- 2025 년에 USD 4.3B, 2034 년까지 USD 6.85B에 대한 예측; 5.2%의 CAGR.
- 2034 년까지 대략 4.5% CAGR를 가진 2024 년을 위한 USD 3B 이상.
- 안정적인 590 SV/mo; 성장하는 하위 세그먼트에는 다음이 포함됩니다: 계측 튜브, CNG 튜브, 반도체 SS 튜브
2025~2026년 시장을 형성하는 세 가지 수요 동인:
- 고압 가스 응용 분야를 위한 원활한 316L 코일 튜브에 대한 인프라 및 수요 확장에 연료를 공급하는 글로벌 CNG 차량 전환.
- 상류 O&G 부문의 장장 연속 계측 코일 및 해저 엄빌리컬 시스템에 대한 동남아시아 심해 탐사 성장의 수요 증가.
- 미국, 일본, 대만의 새로운 팹 건설로 인한 수요 급증; 세그먼트는 미터당 가장 높은 값을 나타내며 가장 엄격한 순도 표준을 가지고 있습니다.
니켈의 높은 가격 변동성은 316L 비용에 직접 영향을 미칩니다 (합금의 10-14%); 이전 조달주기 동안 사전 준비된 프레임 계약을 맺은 구매자는 일반적으로 현물 구매보다 8-12% 더 큰 가격 안정성을 보여주었습니다. 시장 추세는 UP (CAGR > GDP 성장) 이며 밀 코일에 4-8 주를 계획하고 있습니다.
자주 묻는 질문
About 이 분석
15 년 이상를 위해,Balingsteel 는 영국,미국, 호주 및 동남 아시아에 있는 산업 구매자에게 스테인리스 코일 배관 및 배관의 공급자이었습니다. 시장 정보는 지명된 연구 보고에서 근원 이고 이 기사에서 기술 명세 & 신청 주 이중 근원 공급 서류 작업에서 재확인된 ASTM A269 에서 기술 필요조건 명세 뒤에 오는 초안되었습니다. Balingsteel 기술설계 팀에 의해 검토해; 전 세계적으로 산업 구매자를 위한 탄소 그리고 스테인리스 관,관 및 코일 제품을 위한 전문가.
