水線管の種類: 比較した8 つの材料 [2026 ガイド]

さまざまなタイプの水道管を決定することは、圧力と流量から長期的にはメンテナンスコストに至るまで、あらゆるものに影響を与えます。 2026 年の住宅および商業配管設備では 8 つのパイプ材料が主流であり、それぞれに独自の圧力定格、温度制限、結合プロトコル、コード基準があります。このガイドでは、実際のエンジニアリング仕様、ASTM / AWWA ASTM 標準、およびアプリケーションに適したパイプを識別するのに役立つ決定変数ルーブリックを組み込んだ 8 つすべてのリンゴとリンゴを比較します。.

1960 年代の牧場の家で老朽化した亜鉛メッキラインを交換するために使用するウォーターライン配管は、新しいシャワー、浴槽、ランドリー用に指定するパイプや獣医クリニックの改造から大幅に異なります。材料の選択は、設置の労力と材料コスト、予想されるサービスの耐久性、およびコードを満たす能力に影響します。以下の材料ファクトシートセクションは、有形の数字を作成するため、入札または許可にかかる費用を節約できます。.

ウォーターラインパイプとは何ですか?なぜパイプの材料は重要ですか?

水道管は、建物内の私有井戸または市営幹線から加圧飲料水を供給します。住宅用または商業用の配管システムはすべて、加圧供給または重力排水管の 2 種類の配管のいずれかを使用します。水線管は、下水道への重力流で加圧されていない排水管、廃棄物およびベント (DWV) 管とは根本的に異なります。加圧水システムは、現代の都市システムで予想されているよりも実際に 40-80 psi 高く動作します。これは、フレキシブルまたは一時的なパイプや低圧定格コンポーネントの仕事ではありませんでした。.

材料の選択は水質にも直接影響します。経年劣化した金属パイプからの腐食生成物は飲料水に浸出する可能性がありますが、特定のプラスチックは供給を汚染していないことを確認するために NSF/ANSI 61 認証を満たしている必要があります。以下の表は、このガイドで取り上げられている 8 つの材料すべてを並べて比較したものです。.

飲料水の品質は、パイプ材料にも直接関係しています。 EPAの鉛&銅規則改訂 (LCRR) は、2037 年までにすべての鉛パイプ&治具のサービスラインの交換を要求し、全国の9.2M +パイプに影響を与えます。より多くの腐食データが入手可能です。 PVCパイプには11回のブレーク/100マイル/年を参照してください。 金属パイプ 年間25/100マイル - 資本予算で修理をレイアウトする必要があります。.

PEXパイプ(架橋ポリエチレン)

PEXとは何ですか? cpvcとは何ですか? 2026 年に最も人気のある8 つのウォーターライン材料のうち7 つはプラスチックです.PEXは架橋ポリエチレンの略です.このプロセスは、3D空間内の分子の配置に従って、ポリエチレン分子をインターロックストリップのネットワークに交差結合します.それは、許容温度をシリーズ化するクエン酸塩の相互接続ネットワークです.PVCまたはポリエチレンパイプは、材料の140 で動作条件にさらされると自然に軟化し、クロスリンクは熱損失率で定格を200 Fまで押し上げます.PEXは1 つの連続パイプとして温水供給ラインと冷水供給ラインの両方に良好なままであると言うだけで十分です。.

なぜ配管工はPEXを好きではないのですか?

技術的および文化的抵抗は、この配管パイプをこのような課題にしている理由の一部です UV劣化が真の懸念であることが証明されました-PEXパイプは、屋外や直射日光にさらされた場所では実行できません げっ歯類の損傷が報告されています、ただし、2000 年以降の設置現場データでは、故障率が非常に低いと報告されています 温水ラインの膨張騒音は別の問題となっています: 温水が循環するとチューブがわずかに長く膨張し、フレームに触れると音を立ててきしむ ASTM F876 テストでは、PEXが180Fで100 psiに優れていることが確認できます 一貫して継続的に、これはすべての住宅温水状況に十分である パフォーマンスの観点から、より大きな障害は配管業界の慣性です: 結局のところ、銅はんだ付けの習熟に何年も費やしてきた配管工は、異なるツールを使用する材料と異なる概念フレームワークを使用して動作することは本質的に疑わしいと感じるかもしれません。.

プラスチックエンジニアは、PEX は、内部に入るパイプのような銅とは異なり、継手がパイプの外側の周りで圧縮されるように設計されていると述べています。この逆の形状は、銅から切り替える技術者にとって混乱を招く手がかりとして機能します。なぜなら、継手は実際にはパイプ ID よりも小さいため、各接続点でわずかな流れ制限が発生します。.

ミネソタ州の典型的な住宅所有者が、1974 年に最初に亜鉛メッキ鋼で配管された 1,800 平方フィートの分割レベルを再配管することを考えてみましょう。その走行は、下層階の完成した乾式壁壁と上層の天井が開いた根太ベイを通過します。銅の再配管には、$14,500 を表す配管会社によるはんだ付けを容易にするために複数の乾式壁カットが必要になります。 PEX-A との同社の競争入札により、パイプの曲げやすさを利用して根太スペースと壁を漁り、各備品をユーティリティルームの中央マニホールドに戻して、同じスペースに連続長さ 1/2 ″のチューブを設置できることが明らかになりました。 5 日ではなくわずか 2 日で、材料コストの増加は材料と労働の 57% 低レートで相殺されました。所有者は PEX-A を選択し、18 か月経っても問題はありませんでした。.

水道線用の銅管

銅は、北米で80 年強のデフォルトの給水管として機能しており、50-70 年の耐用年数が文書化されており、その天然の抗菌性と耐火アセンブリ内での成功により、この材料は他の配管オプションのベンチマークとなります。 ASTM B88 による壁の厚さに基づいて、給水には 3 つのタイプが用意されています。.

銅は直径の種類に応じて、範囲の上限で$2.00-$8.00/直鎖状足です。 100%であるという利点があり、性能損失はありません。解体作業でスクラップされた銅は、建物のライフサイクル全体にわたって他の材料と比較した場合に支払う材料プレミアムのバランスをある程度とる重要な商品価値を持っています。.

“「銅は、コードが火災評価配管を必要とする高層ビルの給水のためのゴールドスタンダードのままです。 50 年のライフサイクル分析では、銅の先行プレミアムは、多くの場合、ゼロ腐食メンテナンスとバランスをとります-20 年以内に修理にお金がかかり始める亜鉛メッキ鋼とは異なります。」 ¤ シニア配管エンジニアの視点

PVCパイプ(ポリ塩化ビニル)

PVCは、米国全土の自治体の配水システムで使用されている最も普及しているパイプ材料であり、また、最低のファーストコストの冷水供給パイプ材料である。 potable waterを運ぶには、NSF/ANSI 61 に認証されている必要がある。 この規格は、物質が存在するすべての水用途について、原料または完成パイプ製品が連邦飲料水基準を下回るレベルで化学物質を浸出させる能力を評価するものである。この認証を取得しているパイプがあるかどうかを識別するには、パイプに印刷されているマーキング(NSF-PWまたはNSF-61)を探してください。このマーキングがない場合は、パイプはDWVまたは灌漑用途でのみ承認されます。.

73FでのASTM D1785 に基づく圧力定格の場合。.

CPVCパイプ(塩素化ポリ塩化ビニル)

CPVC は、PVC ポリマー鎖に追加のベンゼン環構成要素を挿入することにより、追加の塩素原子を導入しました。これにより、最高温度が 200F まで上昇します。この 1 回の追加により、2 番目の化学接着剤が可能になり、給湯ラインでの使用に適したパイプが得られます。 PEXと同じ方法で設置できます。.

暑い気候の州の一部の実務家は、CPVCは、高温から低温への温度サイクルがある屋根裏部屋の設備に座って15-20 年後に脆くなる可能性があると報告しています追加の塩素原子を使用すると、材料に耐熱特性が付与されますが、衝撃や極端な熱状況で亀裂や欠けが発生する可能性が高い、より硬く延性の低い材料も得られます。.

給水用の亜鉛メッキ鋼管

亜鉛メッキ鋼管です 炭素鋼管 亜鉛の層でコーティング; それは犠牲陽極として機能することによって腐食を防止する-それは鋼管の代わりに腐食する。 trouble is that the zinc eventually wearing out and then you experience the following failure progression: 内部腐食堆積物さびスケール、さびスケールの堆積物が蓄積し、パイプのボアを減少させる、パイプを通る水の流れが制限される、ソースタップでの水圧は、フィクスチャの圧力が落ちる間に低下し、1986 年以前に建てられた家では、供給からの酸素導入が積極的になり、はんだや継手からの鉛が減流減圧水に浸出する。.

電流を通された水管の典型的な生命は20 から50 年のどこかに、水の化学はその性能の鍵です。 hardミネラル豊富な水(非常に高いTDS)は多くの場合すぐに開発します内部スケールの積み上げ; 積極的な酸性水(pH<6.5)は犠牲の亜鉛層を急速に攻撃します。 積極的な水の状況では、時々タップで流量が2GPMに低下する15 年ほどで内部制限を観察します。.

亜鉛メッキパイプの検査チェックリスト:

• 水色テスト: 据え付け品が立っていた後冷水を30 秒間動かして下さい。 brownかオレンジ色は活動的な内部腐食を示します。.
• 磁石テスト: 磁石は亜鉛メッキ鋼管には付着しますが、銅やプラスチックの管には付着しません。アクセス可能なセクションのパイプ材料を確認します。.
• 建設日: 1960 年代より前に建設された住宅は、鉛はんだと亜鉛の枯渇レベルが最も高い両方を備えている可能性が最も高くなります。.
• 流量テスト: あなたの台所の蛇口で流量を測定して下さい。 1/2 ″の供給ラインで2.0 GPMよりより少しは内部制限を提案します。.

交換オプション: PEX は、大規模な解体を行わずに壁のキャビティを通過するのに十分な柔軟性があるため、亜鉛メッキ鋼を交換するための最も簡単な改造材料です。銅パイプは最も実績がありますが、より侵襲的な設置が必要です。どちらのパイプも内部制限や鉛浸出の脅威を排除します。.

当社の亜鉛メッキ鉄管、炭素鋼管をご覧ください 黒鋼管”>黒鋼管 さまざまな鋼管タイプの詳細ガイド。黒色の鋼管は飲料水用途には評価されていないことに注意してください。その唯一の機能はガスラインと消火用スプリンクラーシステムです。.

クリーブランドの不動産管理者は、4 つのユニットすべてにオリジナルの亜鉛メッキ供給パイプを備えた1958 年のフォープレックスを継承しました 低圧と変色した水の定期的な苦情は3 年間発生していました 配管工は3/4 ″のメインサプライをスコープし、パイプの内部寸法が0.824 ″から約0.40 ″に収縮したと判断しました-a 53% 錆とミネラルスケールの蓄積による断面積の減少。 水の試験結果は22ppbの鉛レベルを確認しました(EPAのアクションレベルは15ppbです)。不動産管理者は、6日かかった4つのユニットすべての完全なPEXリパイプを認可しました。水中の鉛が2ppb未満であることがテストで示された後、治具の圧力は28psiから55psiに増加しました。.

HDPEパイプ(高密度ポリエチレン)

HDPEは地下水サービスラインとして使用され、ますます、自治体の水道本管に使用されています。 材料の柔軟性、腐食に対する耐性、および一体的に溶融した熱溶融接合部は、土壌の移動、霜の熱、および腐食性の土壌化学の可能性がより硬いパイプ材料に損傷を与える可能性がある地下施設に最適です。 1990年代のAWWA C901-25規格の再発行により、パイプの仕様とともに継手の仕様が提供されるようになり、自治体の水道システム管理者への供給調達が容易になりました。.

どちらの方法も、実際にはパイプ自体よりも強力なモノリシック、ガスケットフリー、クランプフリーの接続を提供する資格がありますが、利用可能な機器の容積が問題にならないオープントレンチプロジェクトにはバットフュージョンが使用され、電気フュージョンが好まれます。限られた掘削と既存の主電源との接続。.

酸/アルカリ性浸食性土壌の HDPE を代替鋼と比較するプロジェクトについては、次のセクションを参照してください FBEコーティングパイプ, 、または鋼管: ERW.

鋳鉄、ダクタイル鉄、レガシーパイプのタイプ

鋳鉄: 鋳鉄パイプは、1970 年代以前の新しい建設のための標準的な排水管、廃棄物、通気管の配管であり、また、導管の一部のコミュニティによって都市水の拡張に使用されていました。 ASTM A74 仕様への鋳鉄は、鉛とオークムで密閉されたハブと栓の接合部に依存しており、通常は 75-100 年の耐用年数を達成しました。結節の内部範囲(錆粒子の蓄積)により、時間の経過とともに必然的に流量が減少しました。住宅地に残っているほとんどの鋳鉄製都市水道本管は、耐用年数が終了するにつれてダクタイル鉄または PVC C900 に置き換えられています。.

ダクタイル鉄: より大きい直径(6 ″および上の)都市水道本管は最も性能の選択としてダクタイル鉄管の州残ります; AWWA C 151 の指定に製造されるそれはスプーン オンか機械接合箇所関係を取り入れ、350 psiのクラス350 の評価を提供しますマグネシウムの注入される、溶けた鉄で造られる物質的な質は鋳鉄と関連付けられる高い鋼鉄のような強さおよび耐食性の両方を余命100 年超えます。.

鉛: 米国の建設では、1930 年代以前の鉛水道サービスラインが使用されており、1986 年の安全な飲料水法の改正以前の規制が使用されていました。 EPA の鉛および銅規則削減 (LCRR) では、2037 年 10 月までに、新規または代替の鉛サービスで稼働するすべての水道システムに、その代替のための資金と計画を確立することが義務付けられています。建物が 1940 年より前に建設された場合は、メーターからメインまでのサービスラインの構成について電力会社に相談してください。.

適切なウォーターラインパイプの選び方

利用可能な 8 つのオプションにより、決定は 4 つの要素 - 動作温度、設置環境、コスト、および地域の建築基準に減ります。以下の表は、一般的な配管インスタンスを材料の選択と関連付けています。.

4 要素の水管選択フレームワーク

地下水道に最適なパイプは何ですか?

住宅用サービスライン (メーターから住宅まで) の場合、標準材料はほとんどの場合、160 psi の HDPE DR11 パイプです。亀裂を生じさせることなく地面の動きを吸収するのに十分な柔軟性があり、熱融着接合部は、古い剛性パイプ システムが接着接合部で経験する可能性のある漏れ箇所を生成しません。主電源には、6 ″ 以上の PVC C900 またはダクタイル鉄が最もよく使用されます。.

PVCは、より安価で、より軽く、設置が容易で、土壌の任意のタイプで腐食の影響を受けにくい一方で、ダクタイル鉄は、道路の下で実行するときに、より高い圧力や交通負荷に耐えるように設計されているあなたの水道事業者の水道本管のエンジニアリング設計基準は、あなたの地区で使用することができる材料にあなたを導くでしょう。.

他の種類の鋼管については、当社の鋼線管ページおよび当社を参照してください 火災スプリンクラーパイプ ページ.

設置の容易さのお知らせ: PEXプッシュフィットジョイントとPVC溶剤セメントジョイントは、基本的な配管に精通している平均的な住宅所有者にDIYでアクセスできます 銅は、トーチと漏れテスト能力を持つ住宅所有者によってはんだ付けすることができます バットフュージョンを備えたHDPEは、特別に設計および購入した機器を使用して行うことができます ($3,000-$15,000 は、約$200 購入または$150-$300 レンタル/日 ~ プロの使用のみ)

フェニックスのゼネコンが 24 戸の集合住宅に入札しており、アパート自体の温水/冷水には CPVC または PEX を選択する必要がありました。フェニックスの夏の屋根裏部屋の温度はわずか 150F 上位ですが、CPVC は範囲を重視していますが、40 年以上のサービスを予測しています。設計機械エンジニアは、フェニックス地域の 15 年前の CPVC 設備 2 基の内部から FCI をチェックし、屋根裏部屋のハンガーに生え際の亀裂があると報告しました。.

設計機械エンジニアは、アパートのあらゆる場所に拡張継手を備えた PEX-A を指定し、2 ″ メートルから建物までのサービス ライン用に HDPE DR11 を指定しました。銅の価値と比較したコスト削減 - 24 ユニットすべてで $31,000 をわずかに超える、材料の耐用年数の 40 年間のベースライン。.

水管のサイジングと圧力評価

どのシステムでも適切なパイプサイジングを行うと、電源から遠く離れた設備に十分な流量と圧力がかかります。パイプのサイジングが正しくないと、騒音、圧力降下が発生し、設備からの流量が減少したり、パイプを不必要に使用したりして、水温の遅れ時間が長くなる可能性があります。.

住宅用サイジングのベースライン: 3/4 ″ はメーターからの典型的な一戸建て住宅供給ライン サイズ、1/2 ″ は備品への典型的な支線サイズ、1 ″ は設計が 3 つ以上の備品を同時に提供する典型的な場合 (シャワー付きのマスター バス、ツイン洗面化粧台、同じライン上のトイレなど) です。すべて国際配管規定による最小サイズです。ローカル修正により、より大きな直径が必要になる場合があります。.

NPS (Nominal Pipe Size) は、実際の測定ではなく、標準サイズを示します。 1/2 ″ NPS銅パイプは、外径0.625 ″、1/2 ″ NPS PEXチューブは、外径がおよそ0.625 ″-公称サイズにより、継手や遷移を取るために異なる材料が可能 直径は、材料や壁の厚さ (スケジュールまたはSDR) によって異なります。.

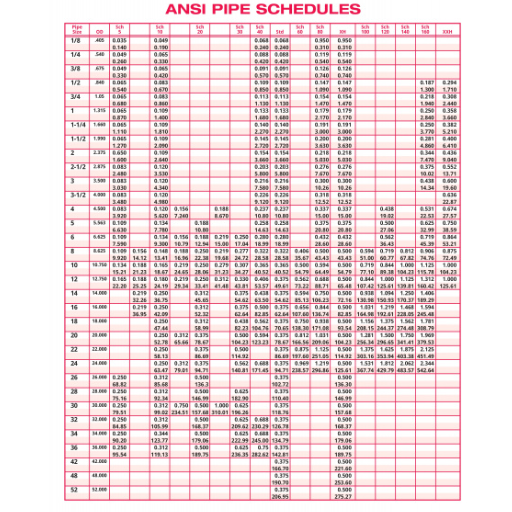

スケジュール40 対スケジュール80: スケジュールは壁の厚さを参照しています スケジュール80 パイプは、圧力定格を増加させるが、内径を減少させるスケジュール40 よりも厚い壁を持っています 1 ″ポリ塩化ビニールパイプのために スケジュール40 パイプは、73Fで300 psi定格と内径1.049 ″一方、スケジュール80 パイプは、420 psi定格と0.957 ″の内径を有するその9%のボア直径の減少は、長い実行のためのフロー計算において重要になる可能性があります。.

住宅配管用の標準水道管サイズはどれくらいですか?

標準は3/4 ″ NPS主電源は家に供給し、1/2 ″ NPS分岐供給は備品に供給します。 3.5 以上のバスルーム、高流量備品(例えば、2.5 GPMレインシャワーヘッド)またはユーティリティから遠く離れた(メートルから100 ′以上)ある家は、1 ″ラインを必要とするかもしれません。 常に経験則ではなく、IPC表604.3 に従って備品ユニット数を使用します。.

鋼管のサイジングに関する参考資料については、ガイドを参照してください API 5L グレード B パイプ そして SMLS 鋼管.

ウォーターラインパイプの動向と業界の見通し (2025 ～ 2026 年)

いくつかの変更により、2026 年と 2027 年に向けた準備としてパイプ材料の選択が形成されています。それぞれにプロジェクト計画への影響があります。.

EPA LCRR鉛管交換カレンダー:2037年10 月の期限は、水道事業者がすべての鉛サービスを在庫し、見つけ、交換できるように12 年間の計画を持っている必要があることを意味します 水道事業者に接続されている居住者は、サービスラインの在庫結果に尋ねる必要があります サービスラインの材料が「不明」の場合、検査官に確認してもらう計画 - サービスラインの材料が「不明」である場合は、公益事業者が通知する必要があります。.

PPI TR-56 (2025年9 月): プラスチックパイプ研究所は、ANSI/ASTM F876 (チューブ) とF877 (継手) の仕様を1 つの参考資料にまとめた技術報告書TR-56 を発行しました。これは、仕様書を書いている土木技術者や、チューブと継手が一緒に行くかどうかを判断しようとしている現場の請負業者や検査官にとって恩恵です。.

AWWA C901-25: このHDPEの管標準のAWWAの改訂は複数の文書で前にフィッティング ガイドを吸収しました。 1/2 ″からの3 ″へのHDPEサービス ライン管および付属品は1 つの標準で見つけることができます。.

穴あきまたは「トレンチレス」CIPP ライニング: 所定の位置で硬化したパイプ CIPP ライニングにより、掘削せずに信頼性の低い水道本管を再利用できます。これは、コストを増大させる大幅な道路削減と交通管理要件を伴う都市市場での再配管の総量に比べて 30% の節約に相当します。.

将来を見据えたパフォーマンスベースのコードフレームワーク:「全米住宅建設業者協会 NAHB」は、将来の配管コード改訂における焦点の加速的な強化を報告しており、規範的な材料仕様ではなく、油圧駆動のパフォーマンス結果に重点を置くことで、配管材料に関係なく、流量、圧力維持、飲料水品質のパフォーマンス目標など、配管システムのパフォーマンス最小限の範囲が広がります。.
